水表節點的合理布局與安裝規范詳解

作者：寧波市江北水表廠　發布時間：2024-09-13

　　水表作為計量用水量的關鍵設備，在居民生活和工業生產中扮演著重要角色。為了確保其正常運行，合理的安裝和維護至關重要。小米小編將詳細帶您了解水表節點的組成及安裝要求，并提供專業的安裝指導，幫助您更好地理解和運用相關知識。

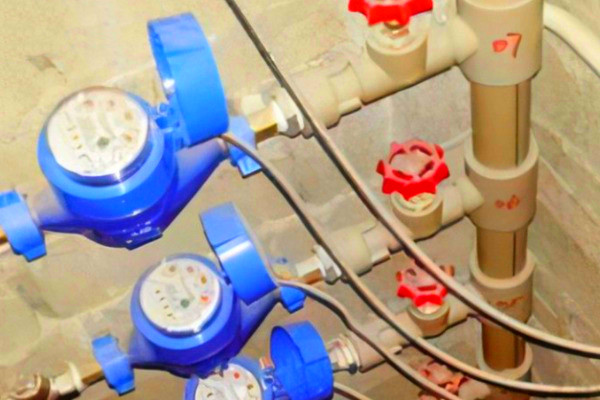

水表節點的合理布局與安裝規范詳解

　　水表節點的組成及安裝要求

　　水表節點通常由水表、閥門以及泄水裝置等構成。其中，水表用于測量通過的水量，而前后閥門則是為了便于檢修和更換水表時切斷供水。為了確保水表能夠準確計量，在安裝時應注意以下幾點：

　　1.閥門設置：為了檢修或更換水表，必須在水表的前后安裝閥門，以便在需要時切斷水源。同時，在水表后面還需要安裝泄水閥或泄水絲堵三通，這樣可以在檢測水表精度或檢修室內管道時放空系統內的水。

　　2.旁通管設計：如果建筑物內設有消火栓系統或不允許供水中斷，并且只有一個引入管時，應增設一條與引入管相同直徑的水表旁通管。這條旁通管在水表檢修或緊急情況下(如火災)可用作備用供水通道，但在平時應保持關閉狀態，并加鉛封以防止未經授權的使用。

　　3.安裝位置選擇：水表節點應設在易于觀察和維護的地方，遠離振動源和碰撞風險區。通常可以安裝在室外的管道井內或是室內的適當位置。在炎熱地區要避免太陽直射，在寒冷地區則需采取保溫措施，防止水表凍結。

　　4.安裝方向與布局：水表應水平安裝，并且注意水流方向與水表上的箭頭方向一致，以確保準確計量。對于螺翼式水表，其前端與閥門之間應留有足夠的直線管段，通常為8至10倍于水表直徑的長度;而對于其他類型的水表，則要求前后至少留有0.3米的直線段。

　　水表的安裝規范

　　在選擇水表的安裝地點時，應考慮到便于查看和管理的因素，避免水表受到凍結、污染或損壞的影響。例如，分戶水表通常安裝在室內給水管線上，而住宅樓總的水表則放置于室外的水表井中。在南方多雨地區，也可以選擇地面安裝方式，以便于維護和檢查。

　　正確安裝水表不僅能夠保證其正常工作，延長使用壽命，還能有效避免因安裝不當帶來的安全隱患。通過本文的介紹，希望能夠幫助大家更好地理解和掌握水表節點的組成及安裝要求，確保供水系統的穩定運行。

　　總而言之，在進行水表安裝時，務必遵循相關規范和技術要求，選擇合適的安裝位置，確保水表能夠長期穩定、準確地工作。只有這樣，才能充分發揮水表的功能，為用戶提供可靠的用水計量服務。
